JH011900101

額定工作電壓：24V

運行速度：≥0.5mm/s

行程：≤7mm

工作電流：≤0.2A

安裝尺寸：S?10^+0.1₀

外置

推拉力：≥40N

9.01.01.001.001.01

驅動方式：雙極性恒電流驅動

相  電 流：500mA

相       數：2 Phase 相

步  距 角：15o

單線圈電阻：7.9±0.6Ω

線圈電感：8±15%mH(1000Hz)

軸向間隙：≤0.1mm,15N

牽入/牽出扭矩：25mN.m（常溫、低溫、高溫）

最大靜態軸向力：500N Max

噪       音：0.25m,≤60dB

額定工作頻率：300pps（整步）,600pps（1/2步）

JH080500201

電       源：DC12V (DC8V-DC16V)/DC24(16V-DC30V)

功       耗：0.84W

工作電流：Max.50mA

電       纜：Max.1mX0.5mm²

運行方向：伸出——縮回

手動調節力：5N≤F≤25N

電動調節力：35N≤f≤120N

工作行程：14±1cM

堵轉電流：≤3600mA

空載噪音：≤60dB

對接件型號 ：匹配護套:ZFW 2-146  GM 131-56-102

使用壽命：100000Cycels

JH030100101

工作電壓范圍：9-16V

額定電壓：13.5V

堵轉電流：150~360mA

切換時間：≤160ms

切換角度：(55±2)o

噪音：背噪<40dB,距離0.25m,噪音≤80dB

產品壽命：500000次

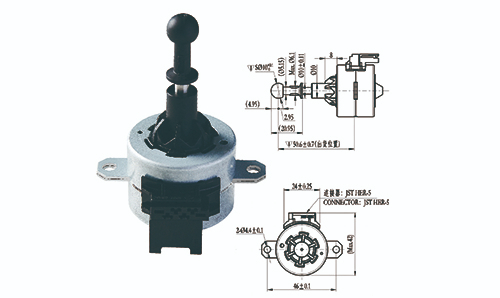

JH.02.06.003-06

驅動方式：雙極性恒電流驅動

相電流：566mA

相數：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

單線圈電阻：6.9±10%Ω

線圈電感：Max.12mH(1000Hz)

行程：12±0.35 mm

出廠位置：50.6±0.7mm

軸向間隙：≤0.15mm

推拉力：(常溫：≥50N)Tmin/Tmax:≥30N

最大安裝力：200N max

噪音：0.5m,≤43dB,10N

額定工作頻率：300pps(整步),600pps(1/2步)

JH.02.06.003-05

驅動方式：雙極性恒電流驅動

相電流：566mA

相數：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

單線圈電阻：6.9±10%Ω

線圈電感：Max.12mH(1000Hz)

行程：12±0.35 mm

出廠位置：40.95±0.7mm

軸向間隙：≤0.15mm

推拉力：(常溫：≥50N)Tmin/Tmax:≥30N

最大安裝力：200N max

噪音：0.5m,≤43dB,10N

額定工作頻率：300pps(整步),600pps(1/2步)

JH.02.06.003-04

驅動方式：雙極性恒電流驅動

相電流：566mA

相數：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

單線圈電阻：6.9±10%Ω

線圈電感：Max.12mH(1000Hz)

行程：12±0.35 mm

出廠位置：40.95±0.7mm

軸向間隙：≤0.15mm

推拉力：(常溫：≥50N)Tmin/Tmax:≥30N

最大安裝力：200N max

噪音：0.5m,≤43dB,10N

額定工作頻率：300pps(整步),600pps(1/2步)

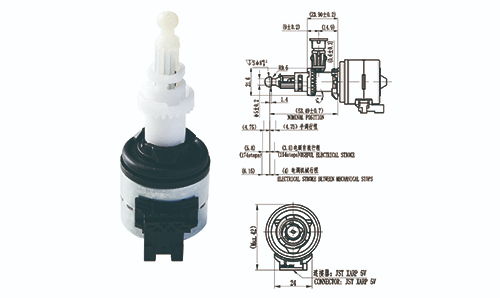

JH.02.06.003-03

驅動方式：雙極性恒電流驅動

相電流：566mA

相數：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

單線圈電阻：6.9±10%Ω

線圈電感：Max.12mH(1000Hz)

行程：電調10.15±0.35mm

      手調9.5±0.2

出廠位置：53.49±0.7mm

軸向間隙：≤0.2mm

推拉力：(常溫：≥50N)Tmin/Tmax:≥30N

最大安裝力：300N max

噪音：50cm,≤45dB,10N

額定工作頻率：300pps(整步),600pps(1/2步)

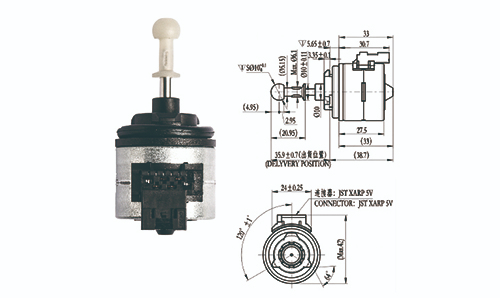

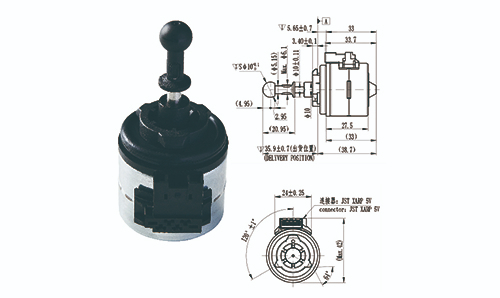

JH.02.06.003-02

驅動方式：雙極性恒電流驅動

相電流：566mA

相數：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

單線圈電阻：6.9±10%Ω

線圈電感：Max.12mH(1000Hz)

行程：12±0.35 mm

出廠位置：35.9±0.7mm

軸向間隙：≤0.15mm

推拉力：(常溫：≥50N)Tmin/Tmax:≥30N

最大安裝力：200N max

噪音：0.5m,≤43dB,10N

額定工作頻率：300pps(整步),600pps(1/2步)

JH.02.06.003-01

驅動方式：雙極性恒電流驅動

相電流：566mA

相數：2 Phase相

步距角：15°

行程解析度(每步):1/30mm

單線圈電阻：6.9±10%Ω

線圈電感：Max.12mH(1000Hz)

行程：12.5±0.2 mm [Stroke]

出廠位置：40.95±0.4mm

軸向間隙：≤0.15mm

推拉力：(常溫：≥50N)Tmin/Tmax:≥30N

最大安裝力：200N max

噪音：0.5m,≤43dB,10N

額定工作頻率：300pps(整步),600pps(1/2步)

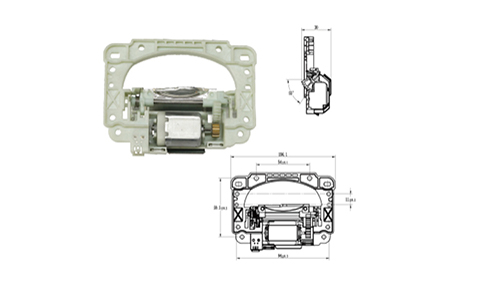

充電口蓋執行器

額定工作電壓：12V

工作電壓范圍：9V～16V

工作電流：50mA～250mA

靜止電流： ≤ 30mA

堵轉電流：≤ 800mA  （13.5V）

離合轉矩：1.7N.m～3.4N.m

工作速度：10RPM～17RPM

額定負載： 0.3N.m

堵轉轉矩：0.5N.m～1.6N.m

隨動：1s, 3.4N.m

防夾：（10°-80°） ≤1.5N.m

工作噪音：≤55dB, 400mm

耐久：20000 cycle

JH011700301

額定工作電壓：12V

運行速度：≥0.5mm/s

行       程：≤6mm

工作電流：≤0.2A

安裝尺寸：M5*0.8-6g

外       置

推  拉  力≥40N
